アンカーロッドの構造と種類の分析

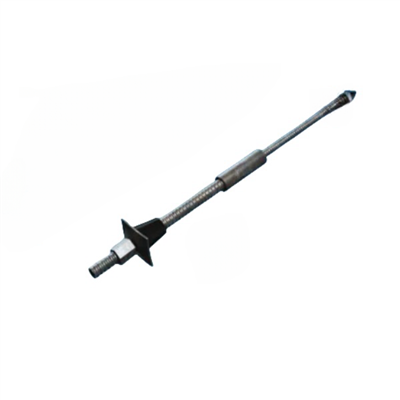

アンカーロッドとは、安定した地層内に一端（定着部）を固定し、もう一端を梁、スラブ、格子構造物等に接続し、外部の土圧荷重や水圧荷重を支えるために使用される耐力部材です。基礎ピットを構築し、基礎ピットの斜面の安定性を維持します。 アンカーロッドは通常、外部アンカー、フリーセクション、アンカーセクションの 3 つの主要部分で構成されます。 外部アンカーは、支持構造を接続し、プルロッドを固定するロック構造を指します。これには、ボルトなどのプレッシャープレートとアンカーが含まれます。 自由セクションとは、外部アンカーセクションとアンカーセクションの間のセクションを指し、その機能は、アンカーロッドに加えられるプレストレスを含む、外部アンカーによって負担される力をアンカーセクションに伝達することです。 定着部とは、アンカーロッドが周囲の土壌に密着している部分を指します。 その機能は、自由部から伝わる張力をアンカー本体と土層との結合摩擦やアンカー本体の耐圧効果により土層深部に伝達し、その力を周囲の土が負担することです。サポート構造について。 アンカーロッド本体は、鋼より線、普通棒鋼、熱処理棒鋼、中空ねじ鋼管などから作ることができます。 鋼より線が使用される場合、アンカー ケーブルとも呼ばれます。 アンカーロッドの概略図を図5-1に示します。

さまざまなエンジニアリング要件に応じて、さまざまなタイプのアンカー ロッドを使用できるため、アンカー ロッドをさまざまな観点から分類できます。

作業経験に応じて、アンカーロッドは一時的なアンカーロッドと永久的なアンカーロッドに分類できます。

動作メカニズムに応じて、アンカーロッドはアクティブアンカーロッドとパッシブアンカーロッドに分類できます。 アクティブ アンカー ロッドはプレストレスを加えるアンカー ロッドですが、パッシブ アンカー ロッドはプレストレスを加えず、アンカー ロッドの軸方向の変形後にのみ力に耐えます。

定着機構によれば、ロッドとアンカー本体との接触形態は、引張型アンカーロッドと加圧型アンカーロッドとに分けられる。 引張タイプのアンカーロッドはアンカー本体に完全に接触しており、ロッドとアンカー本体の界面でせん断応力が伝達されます。 圧力式アンカーロッドのロッドは、特別に設計された軸受本体と非結合鋼より線またはスリーブ付き鋼棒によってアンカー本体から分離されており、荷重はアンカーロッドの底部に直接伝達されます。 地盤に伝わる力はアンカーロッドの底部から始まるため、アンカー本体が負担する荷重は圧力となります。

リサイクル方法に従って、アンカーロッドはメカニカルリサイクルアンカーロッド、ケミカルリサイクルアンカーロッド、メカニカルリサイクルアンカーロッドに分類できます。 リサイクル可能なアンカーロッドは通常、一時的な支持プロジェクトに使用されます。 プロジェクト完了後は、プレストレスト鋼棒をリサイクルしてコストを削減し、後続のプロセスに影響を与えません。

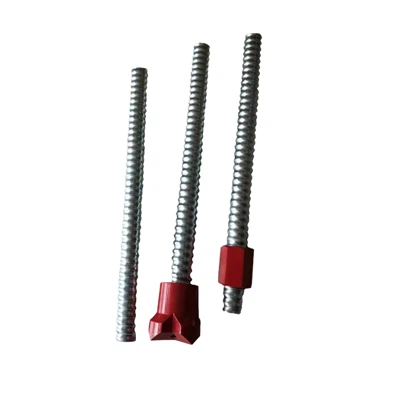

アンカーロッドの材質に応じて、鋼線アンカーロッド、鋼棒アンカーロッド、鋼管アンカーロッドに分けることができます。 鋼線アンカーロッドはさまざまなタイプに分類できますが、最も一般的に使用されているのは引張タイプのプレストレスアンカーロッドであり、その他に張力分散アンカーロッド、圧力プレストレスアンカーロッド、圧力分散アンカーロッド、および圧力分散アンカーロッドも使用できます。鋼線回収技術。 プレストレスト鋼より線用アンカーロッドの引張強さの設計値は、通常の熱延棒鋼の約4倍であり、テンションロックの操作性や適用の安定性においても通常の棒鋼に比べて優れています。プレストレスをかける。 プレストレスト鋼線アンカーロッドは、高強度、優れた性能、輸送と設置の利便性という利点により、最も広く使用され、有望なロッド本体となっています。
